武漢礦發   全新一代燃?xì)釶E探管儀  KF-10升級版

產品特點

（1）有效性

?采用主動聲波信號，可根據現場不同環境，能夠發射多種聲波頻率，頻率可調，提高信噪比；

?發射機功率可調，能夠近距中距遠距各種情況無盲區探測；

?配置各種不同尺寸接口的配件，能夠滿足不同接口條件下燃?xì)釶E管道探測；

?接收機探頭采用了高靈敏度壓電傳感技術和自動解算聲波信號，可識別微弱的聲波信號；

（2）準確性

?接收機具有監聽、信號值及信號柱狀對比圖三種模式，可通過監聽快速判斷管道大致位置，再通過信號值、柱狀圖模式對管道進行精準探測；

?采用超窄帶濾波技術，最小濾波寬度達20Hz，濾波寬度可調，有效過濾環境噪聲引起的干擾；

（3）安全性

?驅動器具有自動恒溫保護功能，防止在工作過程中溫度過高；

?驅動器采用軍工級氣密性配件，可承受1.5MPa壓力；

?采用機械斷開和防止聲音過大雙重聽力保護功能，可以防止瞬時較大的聲音進入耳機，保護使用者的聽力；

（4）便捷性

?不停氣、不開挖，直接探測；

?發射機具有無線遙控功能，可遠距離調節發射頻率、功率大小功能；

?發射機預設最佳頻率，接收機可自動匹配發射機信號，開機即可探測；

?接收機也能夠無縫匹配發射機的各種頻率及各種模式。

?接收機小巧輕便，發射機箱子具有輔助輪，可隨即拖拉行走。

?拾音器設計符合人體工程學，使用方便，三角爪無需拆卸即可快速安裝探針，硬質地面模式和軟土模式快速切換；

產品技術參數

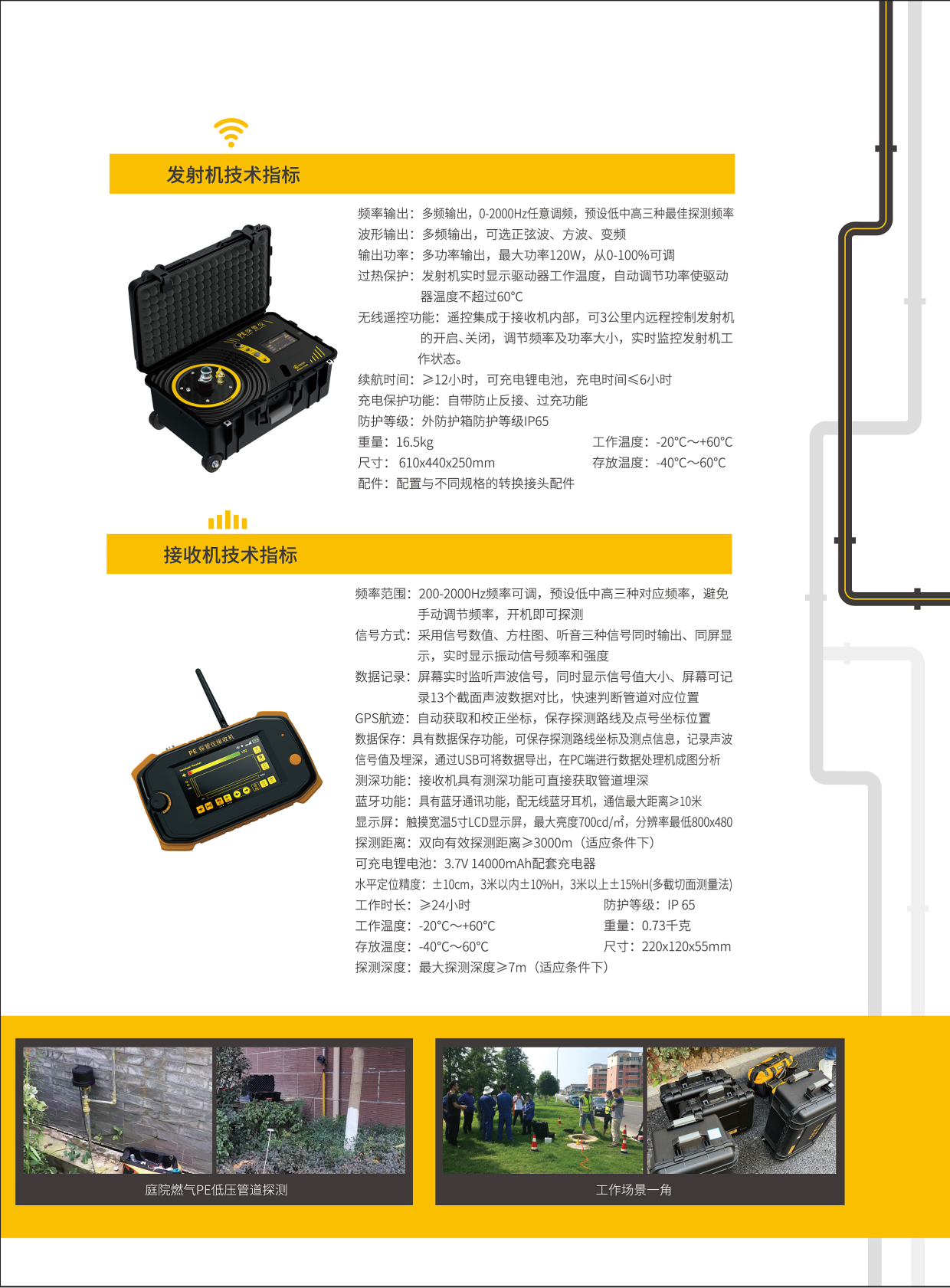

發射機：

→頻率輸出：多頻輸出，0-2000Hz任意調頻，預設低中高三種最佳探測頻率；

→波形輸出：多頻輸出，可選正弦波、方波、變頻；

→輸出功率：多功率輸出，最大功率120W，從0-100%可調；

→過熱保護：發射機實時顯示驅動器工作溫度，自動調節功率使驅動器溫度不超過60℃；

→無線遙控功能：遙控集成于接收機內部，可3公里內遠程控制發射機的開啟、關閉，調節頻率及功率大小，實時監控發射機工作狀態。

→續航時間：≥12小時，可充電鋰電池，充電時間≤6小時

→充電保護功能：自帶防止反接、過充功能；

→防護等級：外防護箱防護等級IP65

→重量：16.5kg

→工作溫度：-10℃～+50℃

→存放溫度：-40℃～60℃

→尺寸： 610*440*250mm；

→配件：配置與不同規格的轉換接頭配件。

接收機：

→接收頻率范圍：200-2000Hz頻率可調，預設低中高三種對應頻率，避免手動調節頻率，開機即可探測；

→信號方式：采用信號數值、方柱圖、聽音三種信號同時輸出、同屏顯示，實時顯示振動信號頻率和強度；

→數據記錄：屏幕實時監聽聲波信號，同時顯示信號值大小、屏幕可記錄13個截面聲波數據對比，快速判斷管道對應位置；

→GPS航跡：自動獲取和校正坐標，保存探測路線及點號坐標位置；

→數據保存：具有數據保存功能，可保存探測路線坐標及測點信息，幾路聲波信號值及埋深，通過USB可將數據導出，在PC端進行數據處理機成圖分析。

→測深功能：接收機具有測深功能可直接獲取管道埋深。

→濾波功能：采用超窄帶濾波功能，濾波寬度可調，最小窄帶20Hz，有效避免外界其他頻率信號干擾；

→藍牙功能：具有藍牙通訊功能，配無線藍牙耳機，通信最大距離≥10米；

→顯示屏：觸摸寬溫5寸LCD顯示屏，最大亮度700cd/㎡，分辨率最低800x480；

→可充電鋰電池：3.7V 14000mAh 配套充電器

→工作時長：≥24小時

→工作溫度：-10℃～+50℃

→存放溫度：-40℃～60℃

→防護等級：IP 65

→重量：0.73千克

→尺寸：220*120*55mm；

→探測距離：雙向有效探測距離≥3000m（適應條件下）

→水平定位精度：±10cm，3米以內±10%H，3米以上±15%H（多截切面測量法）；

→探測深度：最大探測深度≥7m（適應條件下）；
